Una casa con un pájaro en el tejado y un gato agazapado

Erase una vez
una casa con

un pajarito en el tejado

 y al otro lado

 un gato agazapado

que en perspectiva no se veía

pero se veía en el alzado.

Y no había trampa,

es que estaba atrás.

como se ve en la planta.

Para ver mejor al animal,

me voy al lateral derecho,

le hago una foto y la proyecto al otro lado.

allí está, el gato agazapado,

y detrás tiene su rabo enroscado.

El otro lado es el perfil izquierdo,

donde está el pajaro posado,

le veo el escape de cola,

y yo me he apartado.

Espero que les haya gustado esta historia,

en perspectiva y tres vistas,

de una casa con un pajaro en el tejado,

y un gato agazapado.

Apuntes y ejercicios Ejercicios

http://www.ieslaaldea.com/documentos/tecnologia/diedrico.pdf

Desarrollos de las maquetas

Los desarrollos de las maquetas del coche y de la casa, para corregir la libreta.
Enlace para la casa
Enlace para el coche

Representación de figuras con caras curvas

La longitud de la banda de rodadura de la rueda se halla de forma analítica. Es decir con la fórmula de la longitud de la circunferencia, siendo el radio el de la base.
Las superficies con doble curvatura, como la esfera, y las  demás que salen de la revolución de una curva cónica no son desarrollables al no contar con líneas rectas.
Se hacen aproximaciones, de hecho los balones de futbol, al ser trozos de cuero, no son esféricos.
Aproximación a la esfera por conos.
Aproximación por husos horarios
Artículo sobre balones de fútbol en Xataka
Otro artículo

Película con coches

Desarrollo de coche y casa

Pizarra de dibujo Técnico Lateralidad y castillo

En los vehículos con tripulación no hay derecha ni izquierda, ya que para cada tripulante es distinta, hay babor, estribor, proa y popa. En aeronáutica se usa la esfera de un reloj analógico para señalar con precisión direcciones, con respecto al morro del avión que señala a las 12.

Dibuja un gran dragón en las vistas como el que asoma en la perspectiva del castillo.

Pizarras de dibujo técnico 2

ç

Perspectiva engañosa

Cruz con Pinocho detrás.

Cuaderno de vistas

https://docs.google.com/viewer?a=v&pid=sites&srcid=ZGVmYXVsdGRvbWFpbnxjYW1pbm9vcmRlbmFkb3xneDo3MjZlMjk2MWY3MTA1ZTZk

Pizarras de Dibujo Técnico

Las traviesas de las vías del tren tienen la misma longitud.

El león siempre tiene el mismo tamaño, pero si lo ves grande tienes que correr.

Proyección Cónica: Lo que está más lejos se ve más pequeño
Proyección cilindrica: Todo se ve al mismo tamaño, independientemente de su distancia al observador.

La casa con el pájaro en el tejado. Pon los caracoles en la perspectiva

Vistas del TodoTerreno

Galeria de modelos 3D para hacer vistas

https://sketchfab.com/fmreina/models

Si se tienen problemas para visualizar el pdf para pasarlo a papel.

Videos que ilustran el funcionamiento de las vistas.

https://sites.google.com/site/elcaminoordenado/vistas-y-vdeos-explicativos

Pizarras de dibujo Técnico

Materiales y Métodos Didácticos para la compresión delSistema de Monge o Sistema Diédrico.

Vistas y vídeos explicativos del Sistema Diédrico

Dibujo Técnico: Un gato en el tejado

Erase una vez

un pajarito en el tejado

 y al otro lado

 un gato agazapado

que en perspectiva no se veía

pero se veía en el alzado.

Y no había trampa,

es que estaba atrás.

como se ve en la planta.

Para ver mejor al animal,

me voy al lateral derecho,

le hago una foto y la proyecto al otro lado.

allí está, el gato agazapado,

y detrás tiene su rabo enroscado.

El otro lado es el perfil izquierdo,

donde está el pajaro posado,

le veo el escape de cola,

y yo me he apartado.

Espero que les haya gustado esta historia,

en perspectiva y tres vistas,

de una casa con un pajaro en el tejado,

y un gato agazapado.

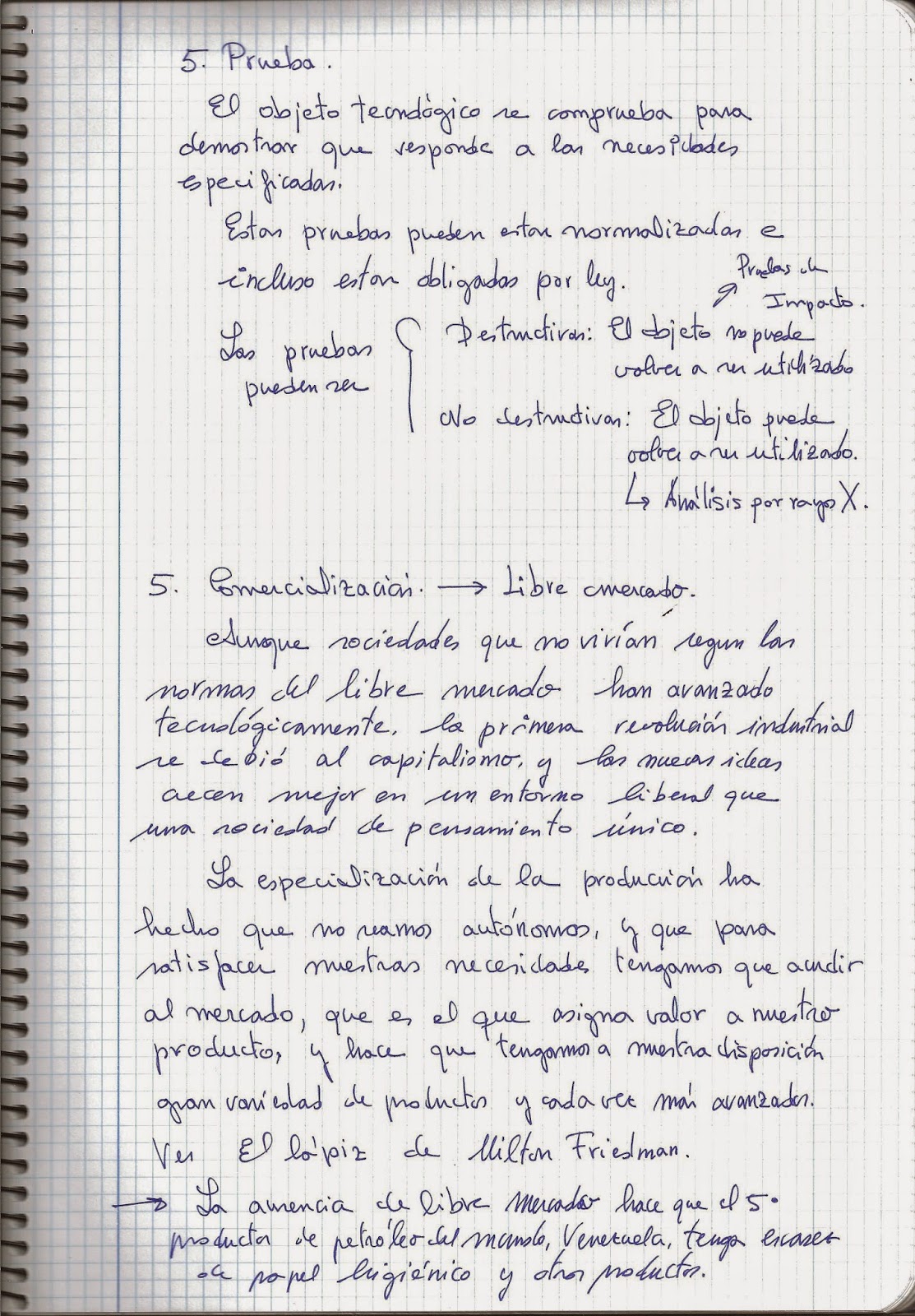

Apuntes del tema 1

La comercialización tiene tres etapas:

1. Inversión. Antes de construir el producto se recauda dinero, prometiendo un beneficio. Actualmente este dinero se puede recaudar mediante una colecta en interntet (crowfounding) en páginas como Kickstarter, normalmente prometiendo las primeras unidades del producto y otras ventajas. Si es una película, puedes hacer un pequeño avance para obtener dinero de los productores para hacer el largometraje.
2. Venta. Una vez el producto está acabado, intercambias el bien o el servicio por dinero. Si es una película vendes entradas, si es un bolígrafo lo distribuyes comercialmente.
3. Licencias. La propiedad intelectual la puedes comercializar, puedes dar permiso a otros fabricantes a que usen tus diseños. Si es una película puedes vender camisetas, objetos, figuras de acción, etc

Preguntas Típicas de septiembre

Dibujo técnico

Vistas de de estos cuerpos.

Cuaderno de Actividades de vistas

La Madera:

¿Qué es la madera?
Estructura del tronco.
Tipos de Madera. Explicarlos y poner ejemplos
Tipos de madera artificial. Explicarlos y poner ejemplos.
El papel

Estructuras:
Atributos y características de una estructura.
Tipos de esfuerzos.
El arco de medio punto.
Tipos de estructuras
Resumen de conceptos

Informática:
Explicar conceptos:
Bit, Byte, pixel, puerto, periférico, placa base, procesador, memoria.
¿Cómo dibujarías esto en Inkscape?


Electricidad:
Conceptos: Potencial eléctrico, intensidad eléctrica, resistencia eléctrica, potencia eléctrica con sus unidades.
Circuitos realizados en clase,

Ejercicios de Circuitos eléctricos

http://www.iesgrancapitan.org/profesores/mdmartin/Relaci%C3%B3n%20de%20ejercicios%20%20de%20electricidad%202%C2%BA%20ESO.doc

Simulador de circuitos en continuna

https://phet.colorado.edu/es/simulation/circuit-construction-kit-dc

Composición con Inkscape

Ejemplo de composición libre mínima con inkscape

Festival de animación

Video de Alejandro Ruiz Vargas

De Daniel Peláez 2H

Pizarra principios dibujo vectorial

Historia de la animación

Dónde empezó todo

Pagina de Pivot

https://sites.google.com/site/caminoordenado/Home/pivot

Edificio en Madera

Para repasar los temas de madera y estructuras.

Mapas conceptuales de estructuras

Estructuras:

Estructura

Se entiende como estructura el objeto que mantiene su forma ante un esfuerzo.

Esfuerzo

Par de fuerzas que se ejercen sobre un objeto en la misma dirección.

Si el sentido de las fuerzas es contrario y se alejan estamos ante un esfuerzo de tensión-

Si el sentido de las fuerzas es contrario y se acercan estamos ante un esfuerzo de compresión

Si el cuerpo se somete a tres fuerzas, dos en el extremo y otra en el centro en sentido contrario tenemos un esfuerzo de pandeo o flexión.

Si a lo que se somete el objeto es a dos pares de fuerza sobre el mismo eje y sentidos contrarios el esfuerzo es de torsión.

La resistencia de una estructura depende tanto del material del que está construido como de su forma.

Estructura articulada.

La estructura articulada es un conjunto de barras unidas por nudos, que pueden girar en todas direciones. Si las barras forma un triángulo las estructura es indeformable. Si las barras no forman un triángulo, o son sustituidas por elementos elásticos podemos estar ante un mecanismo, como en el caso de la suspensión de un coche o una moto.

La estructura que soporta un mecanismo se llama chasis.

Las primeras estructuras del hombre tenían funciones de protección ante el ataque y las inclemencias del tiempo, si bien los monumentos megalíticos que se conservan actualmente tienen funciones astronómicas, para determinar la fecha y con ello el momento de la siembra de las cosechas.

Primeras estructuras del hombre

Las primeras estructuras fueron las empalizadas y muros para proteger los poblados de agricultores.

Una empalizada es una hilera de troncos hincados en el suelo, con los extremos superiores afilados, para dificultar su franqueo. Era una manera sencilla de construir un cerramiento vertical de altura, sobre todo si alrededor del poblado se contaban con árboles grandes. Las herramientas de la Edad de los Metales eran suficientes para trabajar la madera.

En caso de no contar con recursos forestales, el cierre vertical se hacia apilando bloques de piedra, mejor o peor labrados, encajandolos en aparejo. La inercia del conjunto hacían más dificil su demolición, se podían construir muros más altos que un árbol y presentaban una mayor resistencia al fuego.

Para los cerramientos horizontales se usaban vigas de madera apoyadas en muros de carga, para que no entrara el agua se usaba techo de paja o palmas.
